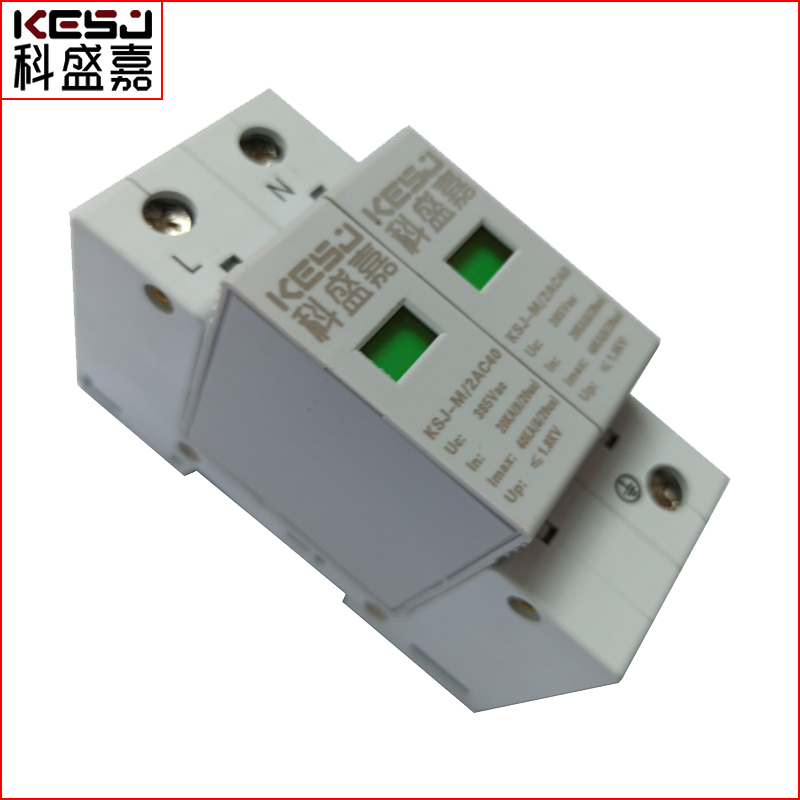

婁底氣象三相電源防雷模塊KSJ-MB/4AC100系列是按SPD I級分類嘗試請求設計的一體化復合型三相電源電涌保護器,可用于電源線路的負載設備第一級防護,防止低壓設備遭到過壓煩擾甚至直擊雷破損,操作于防雷分區LPZ0A-2界面。安裝時請遵守安裝示意圖所示毗連，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。在AC供配電系統中，為防止SPD老化短路造成系統故障，SPD安裝線路上應有過電流保護器件，并選用有劣化顯示功效的SPD；避雷器應盡可能安裝在被保護設備內，若沒法安裝在被保護設備內時，必須先將SPD安裝在安裝盒內，再安裝在四周的墻上或?yàn)l臨被保護設備的其它處所；SPD毗連導線長度不宜超出0.5m，接地引線應盡可能防止與電源線緊挨平行布設，并宜粗、短、直；當SPD1至SPD2的線距長度小于10米時，SPD2至SPD3的線距長度小于5米時，需要在防雷器之間應加裝退耦電感；各級電源防雷器必須安裝在交換配電設備的交換輸入端，宜采用凱文接線編制毗連（將室內接地聚積線與接地引入線毗連處斷開，斷開處的兩頭分袂孤立引線接至SPD的接地端）；和空氣開關與35mm的標準導軌靠得住固定，婁底氣象三相電源防雷模塊電源一級毗連導線線經不得小于16mm2,接地導線線徑不得小于25mm2；電源二級毗連導線線經不得小于10mm2,接地導線線徑不得小于16mm2；電源三級毗連導線線經不得小于6mm2,接地導線線徑不得小于10mm2；避雷器毗連導線線經不得小于2.5mm2,接地導線線徑不得小于6mm2；電源SPD應以最短、直路徑接地，接地線應防止閃現“V”形和“U”形彎，連線的盤曲角度不得小于90°，且接地線必須綁扎固定好，松緊適中；走線要雅觀，出格是直線、轉彎、毗連頭，保障SPD整潔雅觀，毗連安穩靠得住；安裝終了后，須由施工單元手藝主管再次搜檢確認，保障安裝切確、靠得住，具體參數及未盡事宜請電話咨詢。
